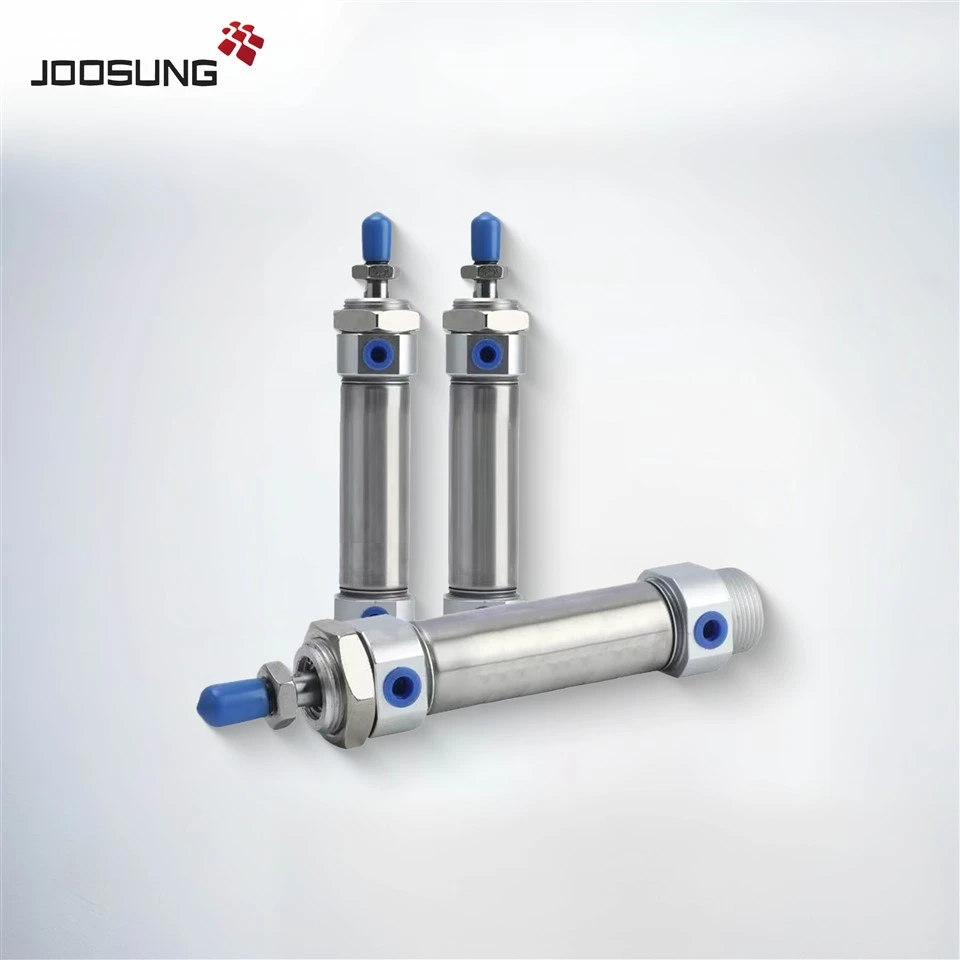

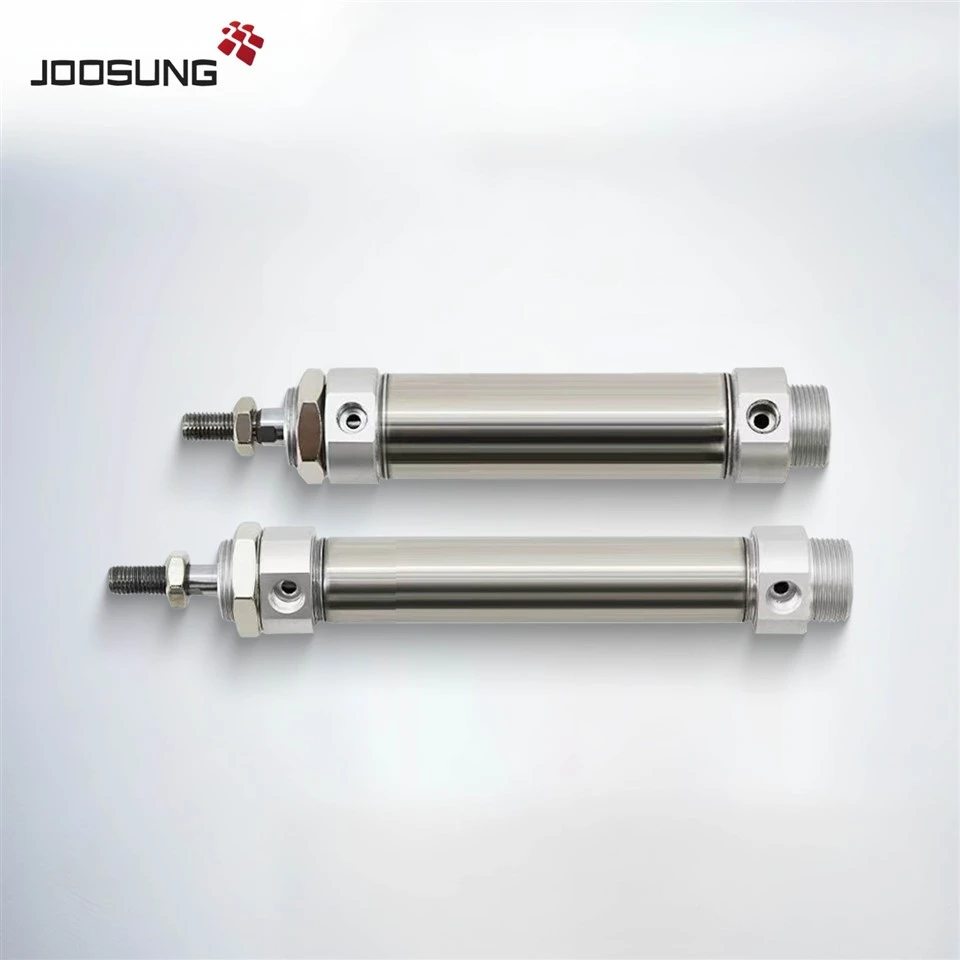

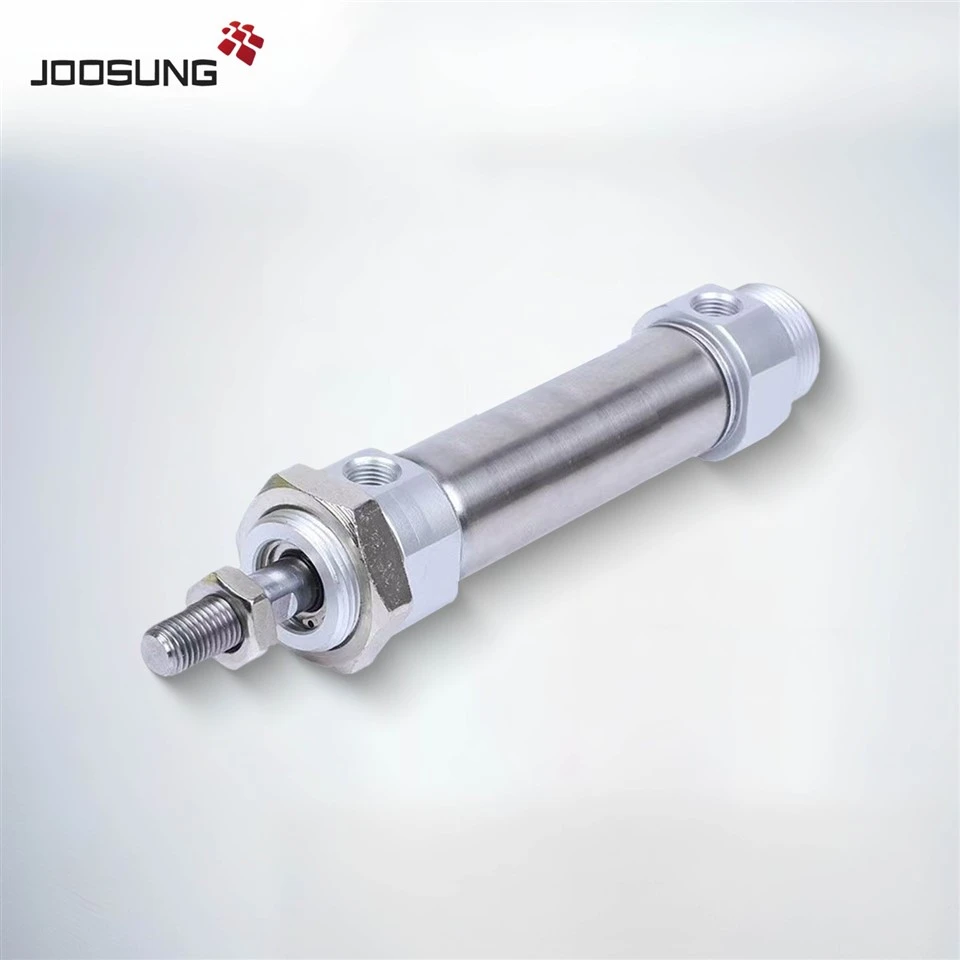

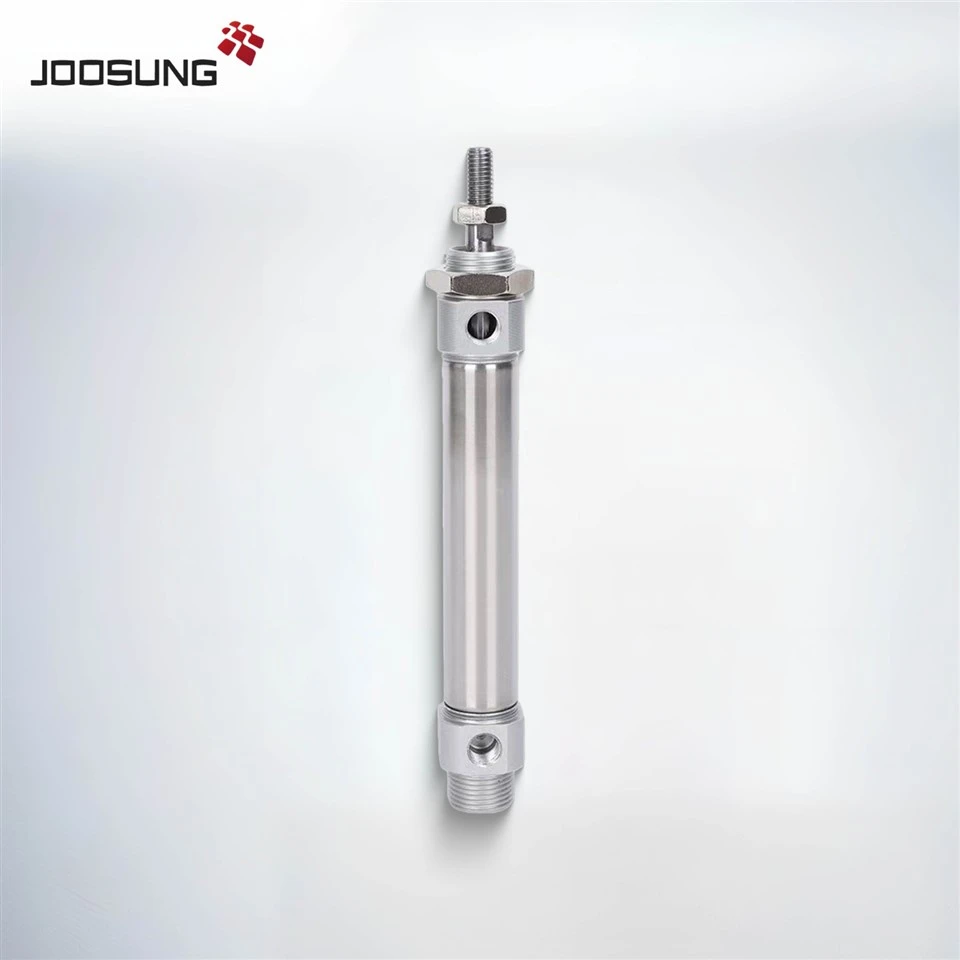

AngCM2 Series Mini Pneumatic Cylindermao ang alingin nga lawas, gaan nga actuatorgidisenyo aron magkitaISO 6432mga sumbanan. Gipakita ang astainless steel cylinder barrel, mga takup sa katapusan sa aluminyo,ug akatukma-gigiyahan nga piston rod, ang CM2 nga serye naghatod ug kasaligang linear motion incompact nga mga luna.
Anaa sagidak-on sa bore gikan sa 20mm ngadto sa 40mmug mga stroke hangtod sa 500mm, kini nagtanyagmaayo kaayo nga pagsukol sa corrosion, sayon nga pag-instalar sa sensor, ugubos nga breakaway pressure, naghimo niini nga sulundon alang saespasyo-gipugngan nga mga aplikasyon sa automation.
|
Giunsa ang Pag-order sa CM2 Series Pneumatic Cylinder |
||||||||
|
C |
D |
M2 |
B |
40 |
TF |
-40 |
A |
F |
|
Nill: Wala |
B:Basic (Doble-side bossed) |
Gidak-on sa bore |
Uri sa port thread |
Silindro Stroke |
Ulan |
Rod katapusan nga hilo |
||
|
D:Gitukod-sa magnet |
L: Axial nga tiil |
20mm |
Nill: Rc |
Nill: Rubber bumper |
Nill: Laki nga sungkod katapusan |
|||
|
F: Rod flange |
25mm |
TN:NPT |
||||||
|
G: Ulo nga flange |
32mm |
TF: G |
A: Air cushion |
F: Babaye nga sungkod katapusan |
||||
|
C: Usa ka clevis |
40mm |
|||||||
Nangita acompact, corrosion-resistant pneumatic solution?
AtongCM2 Series Stainless Steel Mini nga mga Silindrogi-engineered alang sa tukma nga pagkontrol, taas nga kinabuhi, ug hapsay nga paghiusa ngadto sa wanang-limitado nga mga pag-setup sa automation.
Global ISO 6432 pagkaangay
Gaan ug sensor-andam
Kontaka kami karon alang samga drowing, mga kapilian sa naandan nga stroke, o paspas nga daghang mga kinutlo.
Mga kapilian sa magnetic sensing ug cushioning
Kontaka kami karon alang sa mga drowing, libre nga mga sample, o daghang mga kinutlo.
|
Mga detalye |
||||||
|
Gidak-on sa bore (mm) |
20 |
25 |
32 |
40 |
||
|
Type |
Pneumatic |
|||||
|
Aksyon |
Doble nga paglihok, Usa ka sungkod |
|||||
|
Fluid |
hangin |
|||||
|
Pamatuod nga presyur |
1.5 MPa |
|||||
|
Maximum nga operating pressure |
1.0 MPa |
|||||
|
Minimum nga presyur sa operasyon |
0.05 MPa |
|||||
|
Ang ambient ug fluid nga temperatura |
Kung wala ang auto switch: -10℃hangtod 70 degree, |
|||||
|
Lubrication |
Dili kinahanglan (Dili-lube) |
|||||
|
Stroke gitas-on tolerance |
1mm |
|||||
|
Katulin sa piston |
Rubber bumper: 50 hangtod 750 mm/s, Air cushion: 50 hangtod 1000 mm/s |
|||||
|
Ulan |
Rubber bumper, Air cushion |
|||||
|
Gitugotan |
Goma |
Laki nga hilo |
0.27 J |
0.4J |
0.65J |
1.2J |
|
Babaye nga hilo |
0.11J |
0.18J |
0.29J |
0.52J |
||
|
Air cushion |
Laki nga hilo |
0.54J |
0.78J |
1.27J |
2.35J |
|
|
Babaye nga hilo |
0.11J |
0.18J |
0.29J |
0.52 J |
||
|
Serye nga Modelo |
Anaa nga mga Modelo |
|
CM2B20 Serye |
CM2B20-25,CM2B20-50,CM2B20-75,CM2B20-80,CM2B20-100,CM2B20-125,CM2B20-150,CM2B20-160 CM2B20-175,CM2B20-200-2000,CM20B |
|
CM2B25 Serye |
CM2B25-25,CM2B25-50,CM2B25-75,CM2B25-80,CM2B25-100,CM2B25-125,CM2B25-150,CM2B25-160,C M2B25-175,CM2B25-200,CM2B25-250,CM2B25-300,CM2B25-350,CM2B25-400,CM2B25-450,CM2B25-500 |
|
CM2B32 Serye |
CM2B32-25,CM2B32-50,CM2B32-75,CM2B32-80,CM2B32-100,CM2B32-125,CM2B32-150,CM2B32-160,C M2B32-175,CM2B32-200,CM2B32-250,CM2B32-300,CM2B32-350,CM2B32-400,CM2B32-450,CM2B32-500 |
|
CM2B40 nga Serye |
CM2B40-25,CM2B40-50,CM2B40-75,CM2B40-80,CM2B40-100,CM2B40-125,CM2B40-150,CM2B40-160,C M2B40-175,CM2B40-200,CM2B40-250,CM2B40-300,CM2B40-350,CM2B40-400,CM2B40-450,CM2B40-500 |
